在PCB在设计中遇到元件文本的问题,请参见下图
是不是相当的乱,从字面上可以看出好多叠加的文字,到底是怎么回事呢?让我们从元件的包装开始,我们使用它allegro制作元件封装时,都是通过File-->New,然后在Drawing Type中选择Package symbols此时此刻创建的allegro菜单中会菜单layout,平时没有这个菜单,他专门负责上图中的文字
在上图中的layout可见在中Labels菜单上有六个选项
南皇电子专注于整合中国优质电子Allegro代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制Allegro芯片供应商,轻松满足您的需求Allegro芯片采购需求.(http://www.algrel.com/)
RefDes这是为了在放置时产生元件序号,如上图所示C45 Device这是元件的名称,也就是上图中的一串非常小的字母 Value这是元件的真实值,即上图104和105 Tolerance是允许误差值,一般不需要 Part Number是零件号,一般不需要然后我们明白了PCB中的这些元件的文字了,假如出现这种情况
是不是很乱?首先,我看到了蓝色Ref Des太大了,都和元件重叠了。我该怎么办?改变字体大小
setup->text sizes
text blk:字体编号
photo width: 配置线宽
wAllegro中文官网idth,height:配置字体大小
改变字体大小:edit->change,然后控制边控制面板find tab里只选text(只改变字体)
然后在右边控制面板options tab里line width加线的宽度和text block选择字体的大小。一定要注意Options 标签中的Class选择Ref Des,并且subclass要设置如下
最后,选择你要改变的TEXT。
框住要修改的一切TEXT可批量修改
从上图可以看出,它变小了。现在我们似乎觉得这幅画仍然很乱。我们该怎么办?到目前为止,我们还不知道其他值是否有用,但我们宁愿留到最后,就像学习一样LINUX把事情推到最后,这里我们只需要隐藏其他字体

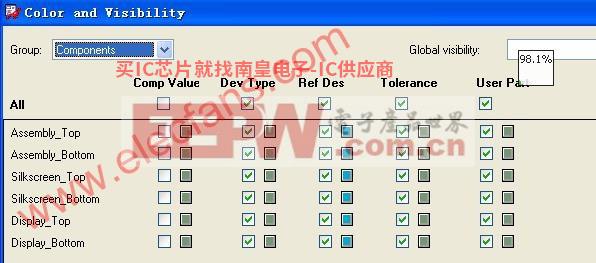

我们需要修改
Group选择Components,去掉 Comp Value(元件值)还有Dev Type(组件类型)还有Tolerance(容差)User Part(用户元件编号)
